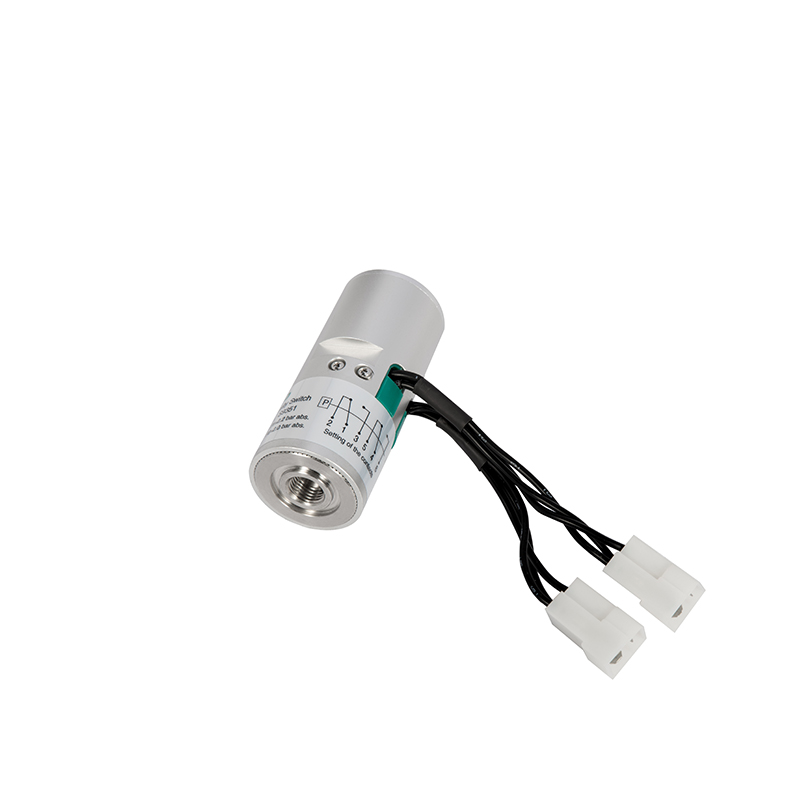

用于監控密閉容器中氣體的密度，可廣泛應用于中壓開關柜、環網柜。適合于戶外惡劣的外界條件。

可提供新建變電站配套及現有變電站改造等多種解決方案。

SF6氣體絕緣環網柜

SF6氣體絕緣開關柜

1.       采用氣體補償，更高的設定點精度

2.       可提供上限3組動作點，采用微動開關結構，可實現常開常閉點間自由切換

3.       高抗震性

4.       常閉接點不會因震動誤報警

1.測量范圍：0 ~ 3 bar

2.設定點精度：±2.0% @ –30 ~ +50 °C

3.防護等級：IP42

4.工作溫度：-25°C ~ +60°C, 相對濕度≤ 95%RH

5.泄漏率：≤1×10-9 Pa·m3/s （氦氣檢漏）

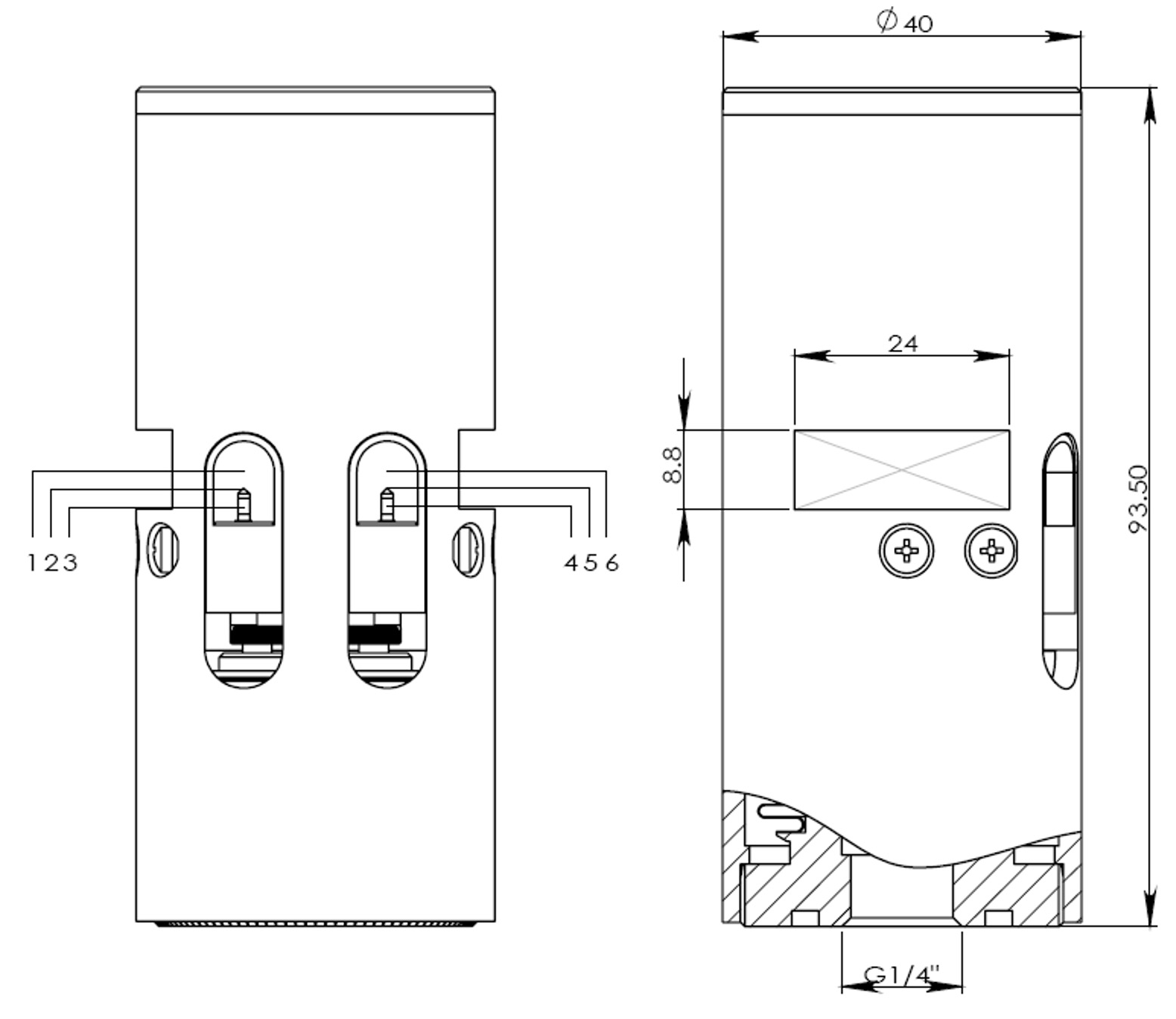

6.接口尺寸：G1/4（可定制）

7.安裝方式：軸向

8.電氣連接：可插拔時連接插頭，線徑 0.2 ~ 2.5 mm2

9.絕緣性能：絕緣電阻：>100 MW (DC 500V)

                       工頻耐壓： 2kV, 50/60 Hz, 1min

10.接點類型：微動開關

11.沖擊等級：30g

12.接點電氣參數：30W/50VA, 1A.（上限）

                             220VDC/380V 50/60Hz(上限)

13.感壓元件：波紋管

14.重量：  0.3kg

測量范圍

更寬的溫度范圍

測量介質：SF6、Air、N2、SF6+N2等氣體
